Przewodnik konfiguracji maszyny do formowania rolek

Formowanie na zimno przekształca płaskie zwoje metalu w złożone, powtarzalne profile stalowe do paneli dachowych,korytka kablowe, rozpórki do montażu paneli słonecznych, płatwie C/Z, okładziny ścienne i inne metalowe elementy konstrukcyjne. Wysokiej klasy linie do formowania na rolkach sterowane CNC zapewniają wąskie tolerancje wymiarowe i długoterminową stabilność, jednak nawet dobrze wyprodukowany sprzęt będzie wytwarzał wadliwe części, ulegał przedwczesnemu zużyciu narzędzi lub nieoczekiwanym przestojom, jeśli procedury konfiguracji będą niekompletne lub wykonane nieprawidłowo. Prawidłowa konfiguracja obejmuje przygotowanie miejsca przed instalacją, montaż i ustawienie mechaniczne, uruchomienie elektryczne i hydrauliczne, regulację oprzyrządowania walcowego, przebiegi próbne na sucho i materiałowe, walidację jakości, dokumentację po instalacji, zgodność z przepisami bezpieczeństwa i rutynową ponowną kalibrację przy zmianie materiału. Ten kompleksowy przewodnik konfiguracji prowadzi przez każdy krytyczny etap dla operatorów, techników utrzymania ruchu i kierowników produkcji pracujących na standardowych i niestandardowych liniach produkcyjnych do formowania rolkowego.

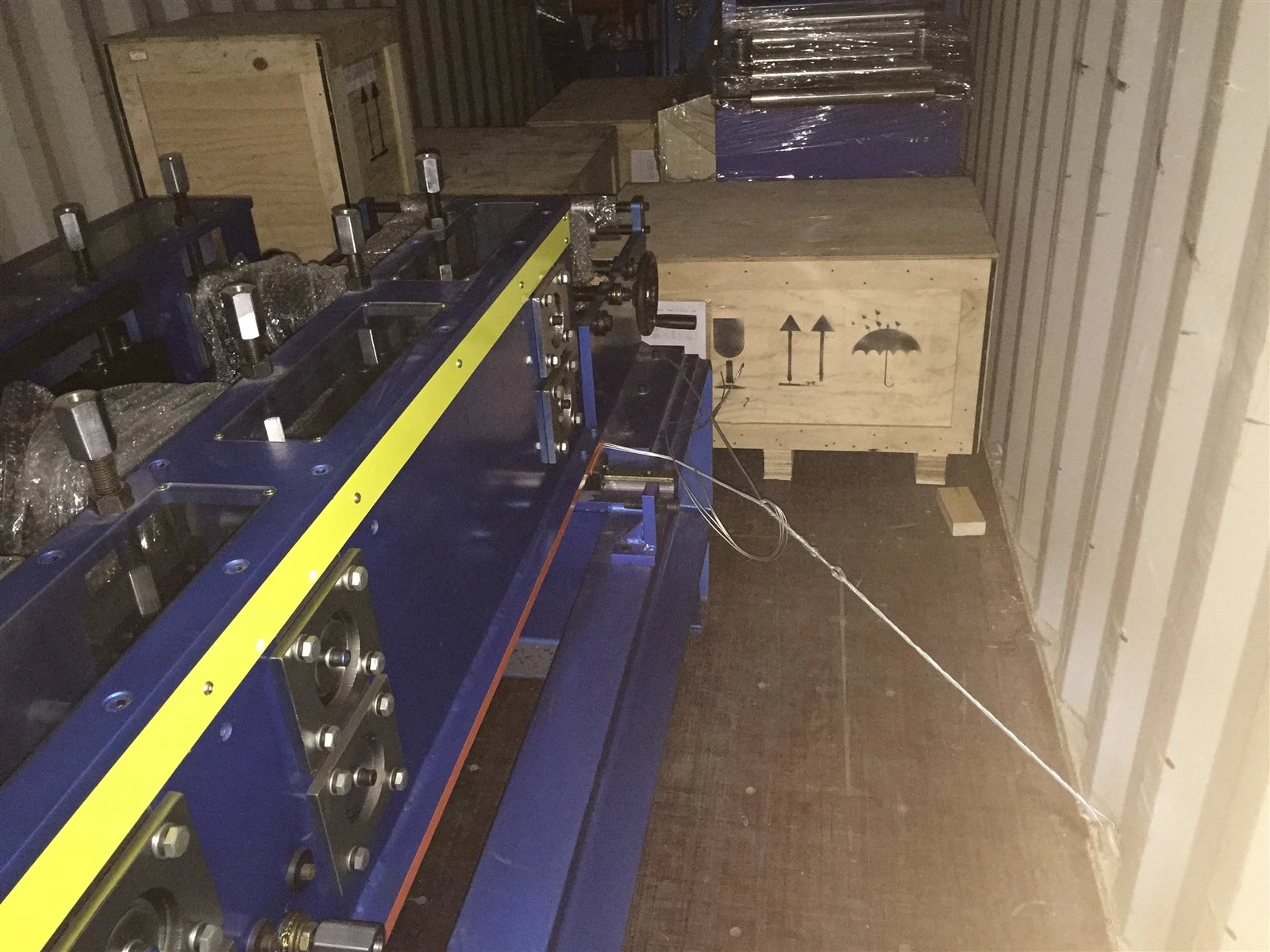

Wiele problemów związanych z produkcją rolkową ma swój początek na długo przed rozładunkiem maszyny w hali produkcyjnej. Nieodpowiednie przygotowanie miejsca powoduje ukryte naprężenia mechaniczne, których nie można skorygować późniejszymi zmianami. Przygotowanie miejsca instalacji musi zostać zakończone przed dostawą maszyny, aby uniknąć opóźnień w instalacji i pogorszenia wydajności.

Najpierw oceń wymagania dotyczące fundamentów i poziomowania podłogi. Przemysłowe linie do formowania rolek to ciężkie, wielosekcyjne systemy składające się z rozwijarki, prowadnicy wejściowej, wielu stanowisk formujących, stanowisk wykrawania, mechanizmu odcinającego i stołów układających. Podłoga betonowa musi mieć wystarczającą nośność, a płyta żelbetowa powinna mieć minimalną grubość 150–200 mm dla linii o normalnym obciążeniu; Linie niestandardowe o dużej wytrzymałości do produkcji grubych korytek kablowych lub płatwi wymagają grubszych wzmocnionych podkładek fundamentowych. Tolerancja płaskości podłogi powinna mieścić się w granicach ±1 mm na metr na całej powierzchni maszyny. Pęknięcia, nierówne osiadanie lub znajdujące się w pobliżu urządzenia generujące duże wibracje, takie jak duże prasy, przenoszą oscylacje na stanowiska do formowania walcowego, powodując skręcenie profilu, nierówny promień zgięcia i przyspieszone zużycie łożysk. Oznacz z wyprzedzeniem położenie śrub kotwiących zgodnie z rysunkiem rozmieszczenia maszyny i utrzymuj strefę instalacji wolną od gruzu, przeszkód w rurociągach lub przeszkód napowietrznych podczas rozładunku dźwigiem.

Następnie oblicz luz roboczy dla pełnego przepływu operacyjnego. Operatorzy i personel konserwacyjny potrzebują niezakłóconego dostępu ze wszystkich stron linii. Pozostaw minimum 1–1,5 metra prześwitu wokół stanowisk formowania w celu wymiany oprzyrządowania walcowniczego, kontroli łożysk i dokręcania śrub. Należy zarezerwować dodatkową przestrzeń do załadunku kręgów po stronie rozwijacza, ruchu wózka zwojów, jeśli jest zamontowany, transportu materiału przychodzącego zwojów metalu i gromadzenia gotowych profili w wyjściowej strefie składowania. Fabryki powinny również zarezerwować miejsce na przyszłą rozbudowę, szczególnie w przypadku wdrażania niestandardowych linii do formowania rolek, które mogą później dodać dodatkowe moduły wykrawania lub nacinania. Złe planowanie przestrzeni powoduje powstawanie wąskich gardeł podczas wymiany cewek i spowalnia rozwiązywanie problemów awaryjnych.

Gotowość do pracy to kolejne podstawowe zadanie związane z konfiguracją wstępną. Upewnij się, że moc trójfazowa odpowiada specyfikacjom z tabliczki znamionowej maszyny pod względem napięcia, częstotliwości (50 Hz lub 60 Hz) i całkowitej mocy kVA. Zainstaluj dedykowane wyłączniki automatyczne z kablami zasilającymi o odpowiednich wymiarach i niezawodnym uziemieniem sprzętu. Niewłaściwa rotacja faz, niestabilne napięcie lub niewystarczające uziemienie spowodują powtarzanie kodów błędów PLC, uszkodzenie serwomotorów i enkoderów oraz stworzą zagrożenie bezpieczeństwa elektrycznego. Jeżeli maszyna posiada funkcje odcinania hydraulicznego, wykrawania lub rozwijania hydraulicznego, należy sprawdzić pojemność magazynowania oleju i właściwy gatunek oleju hydraulicznego. Układy wspomagane pneumatycznie wymagają czystego, suchego sprężonego powietrza dostarczanego pod stabilnym ciśnieniem roboczym i zainstalowanymi filtrami wilgoci.

Przed przybyciem maszyny zespoły produkcyjne powinny również potwierdzić specyfikacje przychodzących surowców. Sprawdź, czy szerokość cewki, grubość materiału, granica plastyczności i powłoka powierzchni odpowiadają zakresowi projektowemu urządzenia. Stal ocynkowana, galvalume, metal malowany, aluminium i stal nierdzewna mają różną plastyczność i charakterystykę sprężystości. Próba tłoczenia materiału poza zakresem znamionowym maszyny, nawet przy starannej konfiguracji, spowoduje słabą jakość formowania i potencjalne uszkodzenie narzędzi.

Po umieszczeniu sekcji maszyny w zaznaczonych miejscach na hali produkcyjnej rozpoczyna się konfiguracja mechaniczna od precyzyjnego wypoziomowania i wyrównania całej linii. Fazy tej nie można przyspieszyć; źle ustawione ramy są jedną z głównych przyczyn skręconych, wygiętych lub wymiarowo profili poza tolerancją.

Zacznij od wypoziomowania ramy podstawy za pomocą precyzyjnych poziomic lub laserowych przyrządów do niwelacji. Wyreguluj podkładki pod każdą stopą maszyny, aż cała długość głównej podstawy formującej będzie pozioma, zarówno wzdłuż kierunku pracy maszyny, jak i w kierunku poprzecznym. Stopniowo i równomiernie dokręcaj śruby kotwowe. Nadmierne dokręcenie poszczególnych punktów kotwiących może spowodować skręcenie ramy maszyny, wprowadzając ukryte naprężenia w klatkach formujących. Po zakotwieniu sprawdź ponownie odczyty poziomu, aby potwierdzić, że podczas dokręcania śrub nie nastąpiło przesunięcie.

Po zabezpieczeniu głównej walcarki formującej zainstaluj i wyrównaj komponenty poprzedzające. Rozwijak (odwijak) musi być wyśrodkowany względem teoretycznej linii środkowej maszyny. Przesunięte mocowanie rozwijaka spowoduje wypchnięcie metalowej taśmy z toru od chwili, gdy materiał wejdzie do prowadnicy wejściowej. Odległość pomiędzy rozwijaczem a prowadnicą wejściową powinna być zgodna z zaleceniami producenta: zbyt mała tworzy ostre kąty wejścia paska, natomiast nadmierna odległość pozwala luźnemu zwojowi na przesuwanie się na boki podczas podawania. Jeśli zamontowany jest wózek na cewki, skalibruj jego ruch, aby zapewnić płynne ładowanie cewek bez uszkodzeń udarowych elementów trzpienia rozwijacza.

System prowadnic wejściowych jest pierwszym krytycznym punktem kontrolnym śledzenia pasków. Jego centralne odniesienie musi idealnie pokrywać się z linią środkową wszystkich dalszych stanowisk formowania. Dopasuj bloki prowadzące lewy-prawy do szerokości cewki. Nie zaciskaj paska zbyt mocno; zachowaj mały, równomierny prześwit po obu stronach, aby pasek mógł przejść bez wiązania i zarysowania. Jeżeli prowadnice nie są wyrównane, metalowy pasek będzie „przechodził” bokiem przez kolejne stanowiska walcowania. Nawet niewielkie dryfty boczne kumulują się podczas przejazdów, powodując skręcenie profili, nierówne wymiary kołnierzy i miejscowe zużycie narzędzi walcowych. Operatorzy powinni pamiętać, że prowadnice wejściowe służą do kierowania, a nie ściskania nadchodzącego paska.

Sprawdź każde stanowisko formujące, oprzyrządowanie walcowe, wały, łożyska i połączenia sprzęgające. Upewnij się, że wszystkie segmenty walców są prawidłowo ustawione na swoich wałach, kołnierze blokujące są bezpiecznie zamocowane i żadne segmenty narzędzi nie są wyszczerbione, wgniecione lub nieprawidłowo zmontowane. Sprawdź, czy śruby obudowy łożyska nie są poluzowane. W przypadku przejścia na nowe profile lub specyfikacje produktu należy sprawdzić, czy zainstalowany jest odpowiedni zestaw narzędzi walcowych dla tego konkretnego profilu. Wiele błędów konfiguracji wynika z mieszania segmentów rolek należących do różnych rodzin profili. W przypadku niestandardowych linii produkujących rozpórki solarne, profile korytek kablowych lub płatwie należy dokładnie sprawdzić konfigurację oprzyrządowania typu pass-by-pass zgodnie z rysunkiem profilu.

Podzespoły znajdujące się dalej, w tym jednostki wykrawające, system odcinania w locie i stoły bicia wyjściowego, również muszą być wyrównane do wspólnej linii środkowej. Nieprawidłowo ustawione matryce wykrawające tworzą przesunięte układy otworów, natomiast niewspółosiowość zespołu odcinającego powoduje powstawanie zadziorów i zniekształceń końcówek profili. Automatyczne urządzenia układające należy wypoziomować tak, aby gotowe profile przesuwały się lub spoczywały płasko, bez uginania się pod własnym ciężarem.

Regulacja odstępu pomiędzy górnymi i dolnymi rolkami formującymi określa, w jaki sposób metalowa taśma jest stopniowo wyginana do docelowej geometrii. Nieprawidłowe ustawienie szczeliny walca powoduje szeroką gamę defektów: zarysowania powierzchni, falowanie krawędzi, skręcenie profilu, niekompletne formowanie, nadmierne sprężynowanie, duże zużycie walców i przeciążenie silników napędowych.

Szczelina walca to luz pomiędzy współpracującymi górnymi i dolnymi powierzchniami walca. Praktyczna zasada ustawiania linii bazowej ustala szczelinę nominalną nieco powyżej grubości materiału, zazwyczaj grubość materiału plus 0,02–0,05 mm w przypadku przejść przebicia i wymiarowania stali węglowej. Różne funkcje przejścia wymagają różnych wartości odstępu: początkowe przejścia awaryjne wymagają nieco większego prześwitu; Stacje do końcowej kalibracji lub doboru działają ciaśniej, aby zapewnić ostateczne wymiary. Stal nierdzewna wymaga dodatkowego naddatku na szczelinę ze względu na większą tendencję do utwardzania przez zgniot, aby uniknąć zatarcia i uszkodzenia powierzchni.

Technicy regulują przeważnie położenie górnego walca za pomocą śrub gwintowanych na obudowach łożysk, podczas gdy dolne wały walców pozostają nieruchome. Zawsze mierz szczelinę po lewej i prawej stronie każdego stanowiska formującego za pomocą szczelinomierzy. Nierówna szczelina od lewej do prawej strony powoduje asymetryczny nacisk formowania, bezpośrednio powodując skręcenie profilu i niedopasowanie kąta kołnierza. Zapisz ustawienie odstępu każdego stojaka w dzienniku instalacji, odnotowując gatunek, grubość i profil docelowy materiału. Zapisane wartości bazowe drastycznie skracają czas konfiguracji w przypadku powtarzających się partii produkcyjnych.

Unikaj dwóch typowych błędów: ustawiania zbyt ciasnych lub zbyt luźnych odstępów rolek. Gdy szczeliny są zbyt ciasne, rolki ściskają metal powyżej wymaganego odkształcenia. Pozostawia to ślady na powierzchni, zwiększa pobór prądu przez silnik, przyspiesza zużycie narzędzi i wprowadza wewnętrzne naprężenia szczątkowe wewnątrz profilu, które powodują wyginanie się lub skręcanie po cięciu. Zbyt duże szczeliny nie zapewniają wystarczającej siły formowania; zagięcia pozostają niekompletne, promienie naroży przekraczają specyfikacje rysunku, a taśma może przemieszczać się pomiędzy rolkami.

Regulacja szczeliny rolek nie jest zadaniem jednorazowym. Po wstępnej konfiguracji szczeliny wymagają ponownej weryfikacji podczas prób, po wymianie narzędzi, przy każdej zmianie grubości materiału i podczas zaplanowanych cykli konserwacji, ponieważ zużycie łożyska i ścieranie powierzchni walców stopniowo zmieniają efektywny luz w czasie produkcji.

Zakończono osiowanie mechaniczne, technicy przystępują do uruchomienia instalacji elektrycznej i płynów, które musi wykonać wykwalifikowany personel. Nigdy nie podłączaj zasilania przed zakończeniem pełnej kontroli bezpieczeństwa mechanicznego.

Pierwsza pełna kontrola wizualna przed zasilaniem. Sprawdź wszystkie połączenia kabli, moment obrotowy zacisków, ciągłość uziemienia i prowadzenie kabli pod kątem ostrych krawędzi lub kolizji z ruchomymi częściami. Sprawdź, czy przyciski zatrzymania awaryjnego są okablowane i dostępne w wielu punktach linii. Wszystkie mechaniczne osłony zabezpieczające wokół obracających się rolek, ostrzy nożyc i ruchomych siłowników muszą być zamontowane i zabezpieczone.

Włącz główne zasilanie i potwierdź prawidłowe napięcie na wejściach szafy sterowniczej. Uruchom interfejs człowiek-maszyna PLC i HMI z ekranem dotykowym. Sprawdź, czy nie pojawiają się żadne aktywne alarmy usterek. Wykonuj testy wejść/wyjść punkt po punkcie: sprawdź cyfrowe sygnały wejściowe i wyjściowe czujników, wyłączników krańcowych, wyłączników awaryjnych, elektromagnesów zaworów hydraulicznych i sprzężenia zwrotnego enkodera. Sprawdź kierunek obrotu silnika dla każdego napędu. Zły kierunek obrotu może uszkodzić oprzyrządowanie walcowe i mechaniczne elementy przekładni.

Nowoczesne CNCmaszyny do formowania rolekprzechowuj receptury produkcyjne na HMI. Wprowadź prawidłowe parametry dla profilu docelowego: docelowe cięcie na długość, zakres prędkości linii produkcyjnej, czas wykrawania, jeśli ma to zastosowanie, licznik ilości i wartości zadane ciśnienia hydraulicznego. Ostrożnie skalibruj enkoder pomiaru długości; Dryf enkodera bezpośrednio powoduje błędy długości gotowej części. W przypadku systemów latającego ścinania lub cięcia podążającego należy zsynchronizować czas odcięcia z prędkością podawania liny.

W przypadku układów hydraulicznych: napełnij olej hydrauliczny do odpowiedniego poziomu, uruchom silniki pomp i ustaw ciśnienie robocze zaworu nadmiarowego zgodnie z instrukcją obsługi sprzętu. Obserwuj, czy nie ma wycieków na wężach, złączkach i uszczelkach cylindrów. Przeprowadź cylindry przez cykle pełnego skoku bez materiału, aby potwierdzić płynny ruch i stabilne odczyty ciśnienia. W przypadku elementów pneumatycznych ustawić robocze ciśnienie powietrza, spuścić wodę z filtrów powietrza i przetestować wszystkie siłowniki pneumatyczne.

Nigdy nie przechodź od razu do pełnej prędkości produkcyjnej po konfiguracji. Uruchomienie przebiega w dwóch etapach: praca na sucho bez taśmy metalowej, a następnie próby materiału przy niskiej prędkości.

Podczas pracy na sucho (bez obciążonej cewki): uruchomić linię przy minimalnej prędkości. Posłuchaj, czy nie występują nietypowe odgłosy zgrzytania, stukania lub piszczenia. Uważaj na nadmierne wibracje. Przetestuj każdą funkcję maszyny: działanie rozwijarki, ruch prowadnicy wejściowej, obrót wszystkich stanowisk formujących, cykle wykrawania, uruchamianie ścinania odcinającego i ruch stołu układającego. Nacisnąć każdy przycisk zatrzymania awaryjnego, aby potwierdzić natychmiastowe bezpieczne wyłączenie. Monitoruj wartości prądu silnika na HMI; nietypowe skoki prądu wskazują na mechaniczne wiązanie, niewspółosiowość lub zbyt małe odstępy między walcami. Przed wprowadzeniem materiału metalowego usuń wszystkie usterki mechaniczne lub sterujące.

Gdy przebieg próbny przebiegnie bez problemów, załaduj metalową cewkę testową w celu przeprowadzenia prób materiału. Rozpocznij od bardzo małej prędkości linii. Podaj taśmę ręcznie przez rozwijacz, prowadnice wejściowe i stacje formowania sekwencyjnego, aż taśma dotrze do sekcji odcięcia. Przed zwiększeniem prędkości utwórz kilka przykładowych profili. Operatorzy muszą uważnie obserwować śledzenie taśmy przechodzącej przez każde stanowisko formujące. Jeśli pasek przesuwa się w jedną stronę, wstrzymaj produkcję i dostosuj wyśrodkowanie prowadnicy wejściowej. Nie próbuj naprawiać dużego znoszenia poprzez regulację odstępów między walcami; problemy ze śledzeniem są prawie zawsze związane z wyrównaniem.

Zbierz próbki detali z serii próbnej i przeprowadź pełną kontrolę wymiarową na podstawie rysunków technicznych. Zmierz całkowitą szerokość profilu, wysokość kołnierzy, promień zagięcia, położenie otworów (w przypadku wykrawania), długość odcięcia, prostoliniowość i skręcenie. Wzrokowo sprawdź powierzchnie pod kątem zadrapań, wgnieceń, fal na krawędziach lub sprzączek. Porównaj zmierzone wymiary z tolerancjami rysunku.

W oparciu o wyniki kontroli próbek przeprowadzaj stopniowe dostrajanie. Dokonaj drobnych korekt, a następnie przygotuj nowe próbki i ponownie zmierz. Duże, jednorazowe korekty często powodują nadmierne korygowanie parametrów. Po osiągnięciu akceptowalnej jakości profilu przy niskiej prędkości, stopniowo zwiększaj prędkość linii w kierunku docelowej prędkości produkcyjnej. Kontynuuj monitorowanie jakości części w miarę wzrostu prędkości; wyższe prędkości linii mogą ujawnić nowe niestabilności śledzenia lub formowania, które były niewidoczne przy niskich prędkościach testowych.

Nawet staranna konfiguracja może spowodować wadliwe próbki w seriach próbnych. Zrozumienie przyczyn źródłowych defektów pomaga technikom odróżnić błędy konfiguracji od problemów z surowcami.

Skręcanie profilu: Najczęściej spowodowane złym wyrównaniem linii środkowej, nierównym ustawieniem odstępu między lewą a prawą stroną lub nieprawidłowym sterowaniem prowadnicy wejściowej. Wypoziomuj ponownie podstawę maszyny, ponownie sprawdź symetrię szczeliny walcowej i zresetuj wycentrowanie prowadnicy wejściowej.

Falistość krawędzi: Zwykle generowane przez zbyt ciasne szczeliny walców powodujące nadmierne ściskanie wzdłuż krawędzi taśmy. Poluzuj nieznacznie szczeliny walców w odpowiednich przejściach formujących.

Rysy powierzchniowe na profilach: Zarysowania wynikają z zadziorów na oprzyrządowaniu walców, zbyt ciasnych prowadnic lub zbyt ciasnych odstępów walców. Sprawdź powierzchnie rolek pod kątem uszkodzeń i ponownie wyreguluj luz.

Promienie naroży niezgodne ze specyfikacją: Albo odstępy między walcami są zbyt luźne (zbyt duże promienie) lub sekwencja gięcia „przejście przez przejście” nie odpowiada wymaganiom profilu. Przejrzyj konfigurację narzędzi.

Niedokładność pomiaru długości: Spowodowane nieskalibrowanym enkoderem, poślizgiem enkodera lub nieprawidłowym momentem ścinania. Ponownie skalibruj enkoder pomiarowy w systemie HMI.

Przesunięcie położenia otworu dla profili wykrawanych: Wskazuje źle ustawioną stację wykrawania lub nieprawidłowe parametry czasowe PLC. Ponownie wyrównaj zespół stempla i matrycy i wyreguluj synchronizację spustu wykrawania.

Należy pamiętać, że nierówna grubość surowego zwoju, różnice w granicy plastyczności materiału lub nierówna płaskość zwoju mogą imitować defekty spowodowane przez konfigurację. Przed zmodyfikowaniem ustawień maszyny należy zawsze sprawdzić jakość surowca.

Bezpieczeństwo musi być uwzględnione na każdym etapie konfiguracji maszyny. Technicy muszą odłączyć źródła zasilania podczas wykonywania zmian oprzyrządowania walcowniczego, regulacji szczeliny lub kontroli wewnętrznej na stanowiskach formowania. Nigdy nie sięgaj do obracających się stref walców, gdy zasilanie jest włączone. Podczas obsługi zwojów należy nosić odpowiedni sprzęt ochrony osobistej, w tym okulary ochronne i wytrzymałe rękawice. Wszystkie osłony zabezpieczające powinny pozostać na swoim miejscu podczas normalnej produkcji; osłony należy zdejmować wyłącznie w celu konserwacji i ponownie instalować przed ponownym uruchomieniem linii.

Dokumentuj dokładnie każdą konfigurację. Zapisz podstawowe parametry maszyny: wartość odstępu między walcami dla każdego stojaka, ustawienie szerokości prowadnicy wejściowej, dane kalibracyjne enkodera, wartości zadane ciśnienia hydraulicznego, gatunek i grubość materiału, zakres prędkości linii i wyniki pomiarów części próbnej. Pisemne dzienniki konfiguracji stają się krytycznymi danymi referencyjnymi dla przyszłych zmian produktów, minimalizując czas ponownej konfiguracji i zmniejszając ilość braków w fazie próbnej. W przypadku niestandardowych linii do formowania rolek korytek kablowych, profili do montażu paneli słonecznych lub profili płatwi należy przechowywać kopie rysunków profili wraz z zapisami konfiguracji.

Upewnij się, że wszyscy operatorzy przeszli odpowiednie szkolenie. Wiele niepowodzeń produkcyjnych wynika raczej z niezrozumienia przez operatora zasad konfiguracji, a nie z wad maszyny. Operatorzy powinni wiedzieć, jak przeprowadzać podstawowe kontrole osiowania, czytać dzienniki konfiguracji, uruchamiać próbki próbne przy niskiej prędkości, rozpoznawać typowe wzorce usterek i wykonywać procedury bezpiecznego blokowania maszyny. Personel konserwacyjny powinien zostać przeszkolony w zakresie kontroli mechanicznych, serwisowania układu hydraulicznego i diagnostyki usterek sterownika PLC.

Ukończenie kwalifikacji w trybie próbnym nie oznacza zakończenia prac konfiguracyjnych. Podczas ciągłej, długotrwałej produkcji zużycie narzędzi, degradacja łożysk, rozszerzalność cieplna i niewielkie przesunięcia ramy powoli zmieniają stan maszyny. Ustal regularne okresy kontroli: okresowo sprawdzaj symetrię szczeliny walcowej, wyrównanie prowadnicy wejściowej i kalibrację enkodera. Za każdym razem, gdy produkcja zmienia się na inną grubość materiału, inny gatunek materiału lub nowy produkt profilowany, należy wykonać pełny cykl ponownej konfiguracji, obejmujący próbę próbną i weryfikację próbki materiału. Pomijanie ponownej kalibracji podczas zmiany produktu powoduje wysoki odsetek braków i nieplanowane przestoje.

Wysokowydajne linie do formowania na zimno zapewniają wyjątkową wydajność w przypadku pokryć dachowych, korytek kablowych, montażu paneli słonecznych,płatewi innych konstrukcyjnych profili metalowych, jednak ich jakość wyjściowa w dużym stopniu zależy od systematycznych, dokładnych prac konfiguracyjnych. Pomyślna konfiguracja obejmuje przygotowanie miejsca pracy, precyzyjne poziomowanie i ustawienie mechaniczne, prawidłowe dostrojenie szczeliny walcowej, uruchomienie instalacji elektrycznej i hydraulicznej, etapowe przebiegi próbne na sucho i materiałowo, sprawdzenie jakości, dokumentację i ciągłą ponowną kalibrację. Pospieszne etapy konfiguracji powodują wysokie koszty późniejsze, w tym odpady, przedwczesną wymianę narzędzi, nieplanowane przestoje i niezgodne gotowe profile. Postępując zgodnie ze standardowymi procesami konfiguracji, fabryki mogą uwolnić pełne możliwości nowoczesnego sprzętu do formowania rolek, osiągając wąskie tolerancje wymiarowe, stabilną, długoterminową pracę i maksymalizując zwrot z inwestycji w sprzęt.
